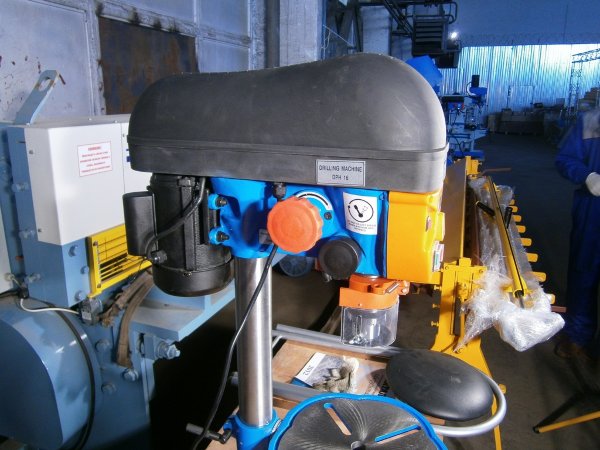

Описание станка Metal Master DPH-16
Вертикально-сверлильный станок имеет ход шпинделя 60мм и максимальный диаметр сверления 16мм. Станок применяется при сверлении глухих и сквозных конических и цилиндрических отверстий, для снятия фасок, развертывания, расточки и рассверливания. Станок имеет головку для сверления с панелью управления, колонну большого диаметра с толстыми стенками, подвижный стол с крепежными пазами радиального типа и литое основание.
Плавный ход обеспечивается шкивами из алюминия и приводными зубчатыми ремнями. Скорость вращения может плавно регулироваться путем поворота ручки сбоку от сверла. Частота оборотов фиксируется на цифровом индикаторе.
Кнопка для запуска и остановки станка находятся на панели управления, где также помещены выключатели индикатора числа оборотов и выключатель лазерной разметки. Разметочный указатель сделан в виде креста для сверления отверстий в одном ряду.
Пиноль поворачивается при помощи ручкой в виде звезды. На станке также расположен указатель глубины сверления с выставлением точки отсчета.
Станок MetalMaster DPH-16 оснащен поворотным раздвижным защитным экраном.
Поворотный защитный экран может раздвигаться для лучшей защиты рук при работе. Заготовка закрепляется на литом столе круглой формы с пазами для крепления. Стол может перемещаться вдоль колонны для опоры и закрепляется винтовыми ручками. При фиксации рабочего стола его можно наклонять. На столе расположен угломер для установки угла поворота обрабатываемой детали. При работе с большими заготовками стол можно отводить в сторону и закреплять заготовку на плите опоры, которая выполнена в форме прямоугольного стола с продольными пазами.
| Категория | Сверлильные станки |
| Вес нетто/брутто, кг | 37/40 |
| Максимальный диаметр сверления, мм | 16 |
| Посадочное место (конус Морзе) | MT2 |
| Ход шпинделя, мм | 60 |
| Зажимной патрон, мм | мар.16 |
| Диаметр стола, мм | 300 |
| Ход стола, мм | 360 |
| Ход шпинделя | 60 |
| Расстояние от конца шпинделя до стойки, мм | 182 |
| Диаметр стойки, мм | 72 |
| Мощность двигателя кВт (50HZ) | 0,45 |
| Скорость вращения шпинделя (50HZ) об/мин | 300-2600 |
| Размер в упаковке, мм | 615х445х275 |
