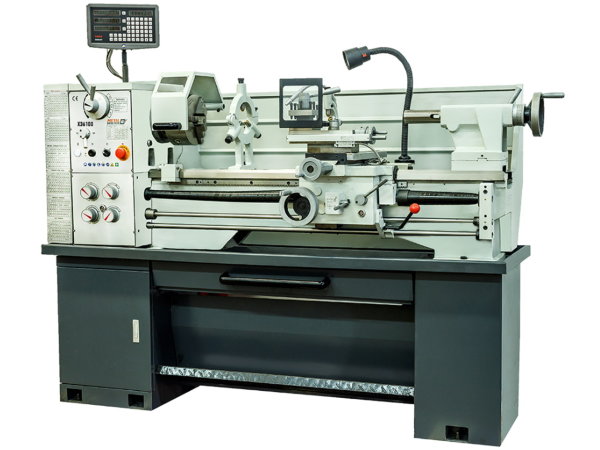

Описание станка Токарно-винторезный станок Metal Master X36100 c УЦИ
В ЗИП входят ключи, масленка, обратные каленые кулачки, неподвижный центр МТ №4, конус-переходник с МТ-6 на МТ-4 и сменные шестерни для гитары.
Metal Master X36100 – это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модельных и питчевых резьб
Высокие технические характеристики, большие массогабаритные размеры станка вкупе с его эргономичностью, открывают для потребителя широкие возможности при эксплуатации.
В стандартную комплектацию станка входят:
Цифровой индикатор УЦИ с оптическими линейками для трех осей;
Система подачи СОЖ;
Патрон трехкулачковый 200 мм;
Патрон четырехкулачковый 200 мм;
Люнет подвижный;
Люнет неподвижный;
2 упорных центра МК №6;
Переходник с МК 6 на МК 4;
Сменные шестерни гитары;
Обратные кулачки - 3 шт;
Кожух патрона с выключателями;
Защита ходового винта;
Шпиндельный тормоз;
Светильник;
Защитный экран резцедержателя;
Резьбоуказатель;
Четырехпозиционный резьбодержатель;
Инструментальный ящик:
Масленка;
Ключ резцедержателя;
Ключ патрона;
2 отвертки;
Набор ключей;
Набор шестигранников.
Руководство пользователя.
| Характеристики | X36100 |
| Мощность двигателя | 1,5 кВт |
| Макс. диаметр над станиной | 360 мм |
| Расстояние между центрами | 1015 мм |
| Диаметр отверстия шпинделя | 52 мм |
| Количество передач | 8 |
| Диапазон скоростей шпинделя | 70-2000 об/мин |
| Конус отверстия шпинделя | MT 6 |
| Конус шпинделя задней бабки | MT 4 |
| Максимальная сечение резца | 20х20 мм |
| Автоматическая продольная подача | 0,052-1,392 мм/об, 32 вида |
| Диапазон нарезаемых метрических резьб | 0.4-7 мм/об, 26 видов |
| Диапазон нарезаемых дюймовых резьб | 4-56 ниток/дюйм, 34 вида |
| Напряжение питания | 380 В, 50 Гц |
| Габаритные размеры (ДхШхВ) | 1930х760х1580 |
| Вес нетто | 645 кг |
| Макс. диаметр над поперечными салазками | 224 мм |
| Торец шпинделя | D1-5 |
| Макс. ход поперечных салазок | 170 мм |
| Макс. ход верхней салазки | 95 мм |
| Автоматическая поперечная подача | 0,014-0,380 мм/об, 32 вида |
| Макс. ход шпинделя задней бабки | 100 мм |
| Расстояние между направляющими | 187 мм |
| Макс. диаметр над выемкой в станине | 502 мм |
